Ha csak egy dologra emlékszel ebből e pályarendszer vásárlási útmutatója , ne feledje: a sín csak annyira erős, amennyire a leggyengébb illesztése, a leggyengébb hegesztési pontja és a leggyengébb rögzítőcsavarja. A teherszállító utánfutó rögzítési rendszere az alkatrészek láncolata, amelyek együtt dolgoznak, és azok a vásárlók, akik csak az acélsínre összpontosítanak, miközben figyelmen kívül hagyják a szerelvényeket, a rögzítőelemeket és a fali hátlapot, gyakran olyan elrendezést kapnak, amely szilárdnak tűnik, de valós terhelés esetén meghibásodik.
Vásárlás előtt erősítsen meg öt dolgot: a pontonkénti névleges teherbírást, a sínszelvény vastagságát, a réstávolság kompatibilitását a meglévő hevederekkel és tartozékokkal, hogy falra, padlóra vagy mennyezetre kell-e rögzíteni, és hogy a szállító támogatja-e a tartozékok folyamatos rendelkezésre állását. Ebben az útmutatóban minden más döntés erre az öt ellenőrző pontra épül.
Az alábbi szakaszok bemutatják a terhelési besorolásokat, a méretezést, a szerelési elhelyezést, a telepítési lépéseket, az anyaggal kapcsolatos megfontolásokat és az e-track alapú pótkocsi rögzítő rendszer összehasonlítja az L-láncú alternatívákkal, így döntést hozhat az utánfutó tényleges felhasználási módja alapján, nem pedig feltételezések alapján.

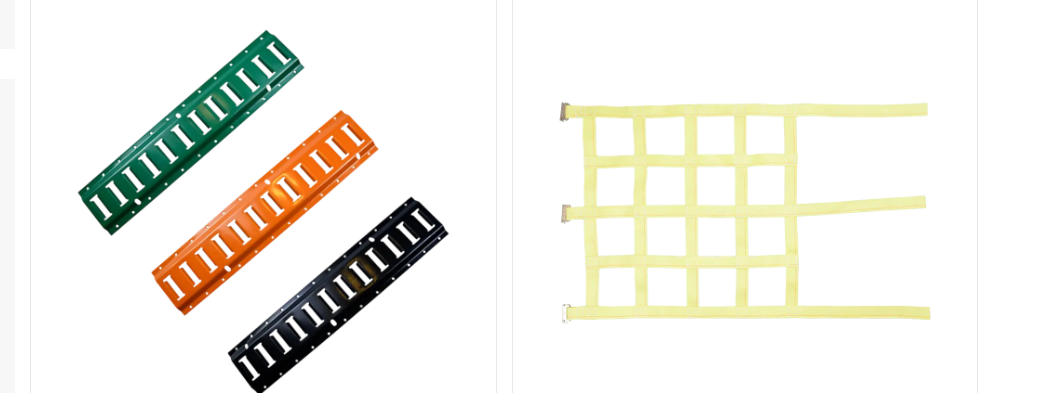

Az e-track rendszer egy formázott acélsín köré épül fel, szabványos ovális résekkel, amelyek hosszában szabályos 1 hüvelykes távolságra vannak elhelyezve. Az ovális forma szándékos. Az olyan szerelvények, mint az O-gyűrűk, az egyszeres csapok, a D-gyűrűk és a golyós szerelvények, hozzáillő ovális fejjel vannak kialakítva, amely becsúszik a nyílásba, majd egy negyed fordulattal a helyére rögzül, így szerszámmentes csatlakozási pontot biztosít, amely bárhol áthelyezhető a sín mentén.
Mivel a sín mentén minden rés azonos, a kezelő új lyukak fúrása vagy további hardver felszerelése nélkül is hozzáadhat, eltávolíthat vagy elcsúsztathat egy rögzítési pontot. Ez az, ami elválasztja a valódi e-track alapú teherszállító pótkocsi-rögzítő rendszert a rögzített helyeken csavarozott D-gyűrűs horgonyoktól. A rögzítési pontok áthelyezésének rugalmassága az egyik fő oka annak, hogy a flották és a költöztetőcégek az e-track-et szabványosítják az egycélú lekötési pontok helyett.
Az E-track leggyakrabban zárt pótkocsikban, közüzemi pótkocsikban, mozgó pótkocsikban és általános teherszállító járművekben jelenik meg. Mindegyik alkalmazás ugyanazt a sín- és résszabványt használja, ami része annak, hogy az e-track de facto szabvánnyá vált az utánfutók és furgonok átalakító iparágában, nem pedig egy járműtípushoz kötődő szabadalmaztatott rendszer.
Az opciók összehasonlításakor a legtöbb vásárló ugyanazokat a tényezőket mérlegeli, csak az utánfutó használatától függően eltérő sorrendben. Az alábbi táblázat egy általános prioritási rangsort mutat, amelyet a flottavásárlók és az utánfutó-építők használnak, amikor tízpontos skálán pontozzák az e-track beállítást a napi rakománykezelés szempontjából legfontosabb kritériumok alapján.
Szemléltető vásárlói elsőbbségi pontozás, tízpontos skála, az általános pótkocsi-flotta-vásárlási kritériumok alapján.
A teherbírás és a sín acél minősége következetesen a legmagasabb helyen áll, mert ezek határozzák meg, hogy a rendszer túléli-e az ismételt terhelési ciklusokat, nem pedig az első néhány használatot. A tartozékokkal való kompatibilitás szorosan mögötte áll, mivel a szerelvények széles skáláját nem fogadó sín korlátozza a pótkocsi használhatóságát élettartama során.
A névleges teherbírást rögzítési pontonként fejezik ki, nem sínenként, és a szerelvény típusától, a sínszelvénytől és a teher sínhez viszonyított szögétől függ. A gyártók általában nagyjából 1667 font tartományba eső pontonkénti besorolást írnak elő egyetlen szerelvényre, amelyet egyenes húzásnál használnak, és ez a nehezebb besorolás felé emelkedik, ha a terhelést egy megerősített szakaszon oszlik el, vagy több pont együtt működik, és sok ipari minőségű sín legfeljebb 5000 font rögzítési pontonként ha megfelelően van a szilárd hátlapba szerelve.
Gyakran hivatkozott iparági referenciaadatok a szabványos acél e-sínhez, rögzítési pontonként.
Ezek az ábrák azt feltételezik, hogy a sín szilárd keretbe van csavarozva vagy rétegelt lemez támlájú fali csapokba. A vékony alumíniumburkolatba rövid csavarokkal szerelt sín nem éri el a névleges értékét, függetlenül a sínre nyomtatott acélszelvénytől. A vásárlóknak a közzétett kapacitásszámokat a helyesen telepített sín felső határaként kell kezelniük, nem pedig minden telepítési módra vonatkozó garanciaként.
| Szerelési állapot | Tipikus értékelés | A legalkalmasabb |
|---|---|---|
| Csak fémlemez | Csökkentett minősítés | Könnyű lakberendezési cikkek |
| Rétegelt lemez támlájú fal | Normál minősítés | Általános teherszállító pótkocsik |
| Acél kerettag | Teljes névleges kapacitás | Nehézgép szállítás |
Egy rövid pótkocsi két vagy három rögzített ponttal elegendő lehet könnyű rakományhoz, de a több tárgyat szállító hosszabb pótkocsikhoz több elosztott rögzítési pontra van szükség, hogy megakadályozzák a kanyarokban és fékezésekben történő elmozdulást. Az alábbi vonaldiagram egy általános tervezési iránymutatást mutat az utánfutó hosszához képest javasolt rögzítési pontok számához, amely hasznos a sín elrendezésének hatókörének meghatározásakor a telepítés megkezdése előtt.
Általános tervezési referencia a minimális ajánlott rögzítési pontokhoz, amikor a pótkocsi hosszát növekszik.
Ezek a számok egy tervezési padlót jelentenek, nem pedig egy rögzített szabályt, mivel a rakomány súlya, alakja és halmozási magassága mind megváltoztatja, hogy egy adott rakománynak hány rögzítési pontra van szüksége. A furcsa alakú vagy felső nehéz rakomány általában extra pontokat igényel, függetlenül a pótkocsi hosszától.
Az L-sín egy rokon sínrendszer, amelynek L-alakú nyílása van, nem pedig ovális, és általában a légi szállítmányozáshoz és a speciális szállításhoz kapcsolódik, ahol a szerelvényeknek szélesebb szögből kell ellenállniuk a húzásnak. A legtöbb teherszállító pótkocsi alkalmazásnál az e-track marad a praktikusabb pótkocsi rögzítő rendszer szélesebb körű tartozék-elérhetőségének és egyszerűbb, szerszám nélküli illesztésének köszönhetően választható.
Szerkesztői összehasonlítás, a kék terület az e-pályát, a narancssárga terület az l-pályát jelöli, tízpontos skála.
Az L-sínű szerelvények több irányba reteszelnek a rés mentén, ami hasznos az éles szögben húzó rakományok esetében, de ez szűkebb tartozékokkal és általában nagyobb telepítési bonyolultsággal jár. Az általános célú zárt pótkocsik és haszongépjárművek esetében az e-track alapú rendszerek továbbra is elérhetőbb megoldást jelentenek a legtöbb vásárló számára, aki e pályarendszer vásárlási útmutatója vásárlási döntése előtt.
A sínszélesség szinte minden e-track termékben két hüvelykben van szabványosítva, ami lehetővé teszi, hogy a különböző gyártási sorozatokból származó szerelvények kompatibilisek maradjanak egymással. A hosszt azonban általában rögzített lépésekben értékesítik, vagy egyedi rendelésre vágják, a pótkocsi belső méreteitől függően.
| Sín hossza | Slot Spacing | Sín szélessége | Közös Mérő |
|---|---|---|---|
| 2 láb | 1 hüvelyk | 2 hüvelyk | 12-16 méretű |
| 4 láb | 1 hüvelyk | 2 hüvelyk | 12-16 méretű |
| 8 láb | 1 hüvelyk | 2 hüvelyk | 12-16 méretű |
| 10 láb | 1 hüvelyk | 2 hüvelyk | 12-16 méretű |
| Egyedi vágás | 1 hüvelyk | 2 hüvelyk | 10-16 méretű |
A teljesen zárt pótkocsi sínrendszert felszerelő vásárlók gyakran keverik a sínhosszakat, hosszú vízszintes szakaszokat vezetnek az oldalfalak mentén, és rövidebb függőleges eséseket az ajtók és sarkok közelében, így a tényleges használható falhossz rendelés előtti mérésével elkerülhető az anyagpazarlás és az egyenetlen horgonytávolság.
Az elhelyezés befolyásolja, hogy a sín mennyire használható a napi működés során. Falra szerelhető sínek, jellemzően két magasságban az oldalfalak mentén, tartóheveder alapú, egymásra rakott rakomány rögzítése. A padlóra szerelt sínek nehezebb raklapra rakott terheket és kerekekkel vagy lábakkal ellátott berendezéseket kezelnek. A mennyezetre szerelt sínek kevésbé elterjedtek, de hosszú vagy könnyű tárgyak fej feletti rögzítésére használják.
Egyszerűsített izometrikus nézet a tipikus fali, padló- és mennyezeti e-track sínek elhelyezéséről egy zárt pótkocsiban.
A főként dobozos árukhoz és bútorok mozgatásához használt utánfutónak leginkább a falra szerelt sínek a durván derék- és vállmagasságban való előnyei, mivel a legtöbb heveder vízszintesen fut át egymásra rakott tárgyakon. A berendezéseket vagy gépeket rendszeresen húzó trélerek jobban kihasználják a padlóra szerelt sínek előnyeit, mivel az alacsony rögzítési pontok közelebb tartják a hevedereket az áru súlypontjához, és csökkentik a szállítás közbeni elmozdulást.
A telepítés minősége határozza meg, hogy a közzétett terhelési besorolások érvényesek-e a gyakorlatban. Az alábbi lépések egy szabványos falra szerelhető telepítési sorrendet mutatnak be.
A több falat lefedő, teljesen zárt pótkocsipálya-rendszer esetében az elölről hátrafelé történő munkavégzés egy folyamatos átmenetben egyenletesen tartja a sínek magasságát, és elkerüli az egyenetlen távolságokat, amelyek akkor fordulnak elő, ha a szakaszokat idővel külön-külön telepítik.
A sín acél nyomtáv egyaránt befolyásolja a névleges kapacitást és a hosszú távú tartósságot, különösen az útsónak, nedvességnek vagy kültéri tárolásnak kitett pótkocsiknál. A vastagabb átmérőjű acél ellenáll a deformációnak az ismételt terhelés hatására, és megbízhatóbban tartja a rögzítőmeneteket az évek során.
Relatív szilárdsági besorolás acélmérővel, tízpontos skála, a vastagabb mérőt alacsonyabb szám jelzi.
A nyers szelvényvastagságon túl a felületi minőség határozza meg, hogy a sín mennyire ellenáll a felületi rozsdának nedves vagy tengerparti körülmények között. A porszórt és cinkkezelt felületeket általában a korrózióálló e-track síneken használják, mivel védőréteget képeznek anélkül, hogy megváltoztatnák a mérettűréseket, amelyektől a szerelvények megfelelő reteszelése függ.
Az e-track sín értéke nagyrészt az általa elfogadott szerelvények választékából adódik. Egy jól felszerelt nagy teherbírású e-sínrendszernek támogatnia kell a következő tartozéktípusokat anélkül, hogy szerszámra lenne szüksége a felszereléshez vagy eltávolításhoz.
| Tartozék | Elsődleges funkció | Szerelési módszer |
|---|---|---|
| O-gyűrűs szerelvény | Általános heveder rögzítési pont | Bepattan az ovális nyílásba |
| Egycsapos illesztés | Racsnis heveder rögzítés | Bepattan az ovális nyílásba |
| D-gyűrűs szerelvény | Lánc és heveder csatlakozás | Bepattan az ovális nyílásba |
| Golyós rögzítés | Gyors heveder rögzítés | Bepattan az ovális nyílásba |
| Tavaszi E-fitting | Szerszám nélkül állítható horgony | Bepattan az ovális nyílásba |
| Sínelválasztó sáv | Elválasztja a rakományrészeket | Két sín között húzódik |
-val 360 fokban elforgatható szerelvények , a hevederek szögben beállíthatók a terhelés tényleges húzási irányához, ahelyett, hogy rögzített geometriára kényszerítenék őket, ami csökkenti mind a heveder hevederének, mind pedig magának a szerelvénynek a kopását az ismételt használat során.
Mivel az e-track egy megosztott iparági szabvány, a márkák közötti kompatibilitás általában erős, de a sínvastagság, a bevonat minősége és az illesztési tűrés továbbra is eltérő az e-track rendszer gyártója és a következő gyártók között. Azok a vevők, akik nagy mennyiségben vásárolnak, akár flotta utólagos felszerelése, akár új pótkocsi gyártósorok esetében, általában a szállító gyártási kapacitása, a tételek közötti konzisztencia és a nem szabványos sínhosszúságokra vagy szerelési konfigurációkra vonatkozó egyedi e-sínrendszer-kérelmek támogatása alapján értékelik a szállítót.
A Ningbo Force Auto Parts Co., Ltd. 2008-ban egy kisebb gyártóüzemből egy nagyobb, modern gyártóbázissá nőtte ki magát, amely évente több millió darabot gyárt, rögzítőhevedereket, hardvert, emelőhevedereket és kapcsolódó pótkocsirögzítő alkatrészeket az e-track sín és szerelvények mellett. A szállítási, mezőgazdasági, építőipari és energiaszektort kiszolgáló e-pálya beszállítóként a vállalat OEM- és ODM-partnerekkel dolgozik együtt, akik olyan nagykereskedelmi e-pályarendszer-forrást keresnek, amely a termelési igényekhez igazodik, nem pedig egyetlen kis tételes megrendelés.
Az e-track rendszer egy acélsín, amely egyenletesen elhelyezett ovális nyílásokkal rendelkezik, amelyek szerszám nélküli szerelvényeket fogadnak, és rugalmas, áthelyezhető rögzítési pontokat hoznak létre a teherszállító pótkocsin vagy járműben.
Rakomány rögzítésére szolgál zárt pótkocsikban, haszongépjárművekben, mozgó pótkocsikban és általános szállítójárművekben azáltal, hogy hevedereket, horgokat és elválasztókat erős, mozgatható rögzítési pontot biztosít.
Az ovális fejű szerelvények a sín mentén bármely résbe becsúsznak, és egy negyed fordulattal a helyükre rögzülnek, így a kezelők új lyukak fúrása nélkül helyezhetik át a rögzítési pontokat bárhol a sín mentén.
A sínt előre fúrt vezetőfuratokkal és megfelelő méretű csavarokkal vagy csavarokkal rögzítik fali csapokhoz vagy keretelemekhez, így a sínt teljes hosszában vízszintben tartják az egyenletes illeszkedés érdekében.
A gyakori elhelyezések közé tartoznak az oldalfalak derék- és vállmagasságban az általános rakományok számára, a padló szintje a nehezebb felszerelésekhez, és esetenként a mennyezetre szerelt hosszú vagy könnyű tárgyak.
Igen, a falra szerelhető függőleges és vízszintes e-track telepítés az egyik leggyakoribb konfiguráció, feltéve, hogy a sínt szilárd hátlapba rögzítik, nem pedig vékony bőrbe.
A kapacitás az illesztési és rögzítési módtól függ, az egypontos besorolások általában körülbelül 1667 fontot, a többpontos, megfelelően megerősített szakaszok pedig körülbelül 5000 font/pontig terjednek.
A sínszélesség szabványosítva két hüvelyk, így a fő méretezési döntés a hosszúság, amelyet a felhasználható fal- vagy padlófelülethez kell mérni, és szabványos vagy egyedi vágáshosszban kell megrendelni.
Az E-track ovális nyílást használ, és általában szélesebb körű tartozékokat kínál, míg az L-track egy L alakú nyílást használ, amely több szögből is ellenáll a húzásnak, de szűkebb a tartozékok lehetősége.
Az e-sínrendszerek nagykereskedelmi beszerzése általában közvetlenül egy e-síngyártón keresztül történik, amely támogatja az OEM- vagy ODM-megrendeléseket, és képes a sín- és tartozékgyártást a projekt mennyiségére méretezni.
